Introduktion*

Hej och välkommen som kund till Afflux Water

Vi hoppas att du i många år framöver kommer att ha mycket glädje och nytta av din avsaltningsanläggning, Dricksvatten är ett av våra viktigaste livsmedel och med denna investering har du nu fått en stabil och säker vattenförsörjning direkt från havet, en oändligt stor och miljövänlig tillgång som inte utarmar vårt gemensamma grundvatten i Östersjöns skärgårdar.

Avsaltningsenheten RoLux har många finesser och för att få största möjliga nytta av dem, rekommenderar vi att du studerar innehållet i manualen där vi beskriver i text och bild hur anläggningen installeras, driftsätts och underhålls. I manualen finns även en problemlösare, med de vanligaste frågeställningarna. Vår förhoppning är att den ska ge dig svaren på de frågor eller på problem som kan uppstå. Om du inte hittar svar på dina frågor är du alltid välkommen att kontakta support@affluxwater.com

Tänk på att manualen avser en komplett Afflux anläggning och installation, och det kan finnas anvisningar som inte stämmer överens om din anläggning inte är en komplett leverans och installation från Afflux Water. Många kunder har önskemål om kundanpassade lösningar, och manualen har inte möjlighet att omfatta den typen av special utföranden. Det är då upp till kunden att ombesörja dokumentation för avvikelser i sin installation.

Tack för att vi fick ditt förtroende att bli din leverantör.

Afflux Water AB

VIKTIGT

• Manualen förutsätter, att användaren har grundläggande praktiska färdigheter och kunskaper för att lösa uppgiften
• Alla ingrepp i anläggningen sker på egen risk och ansvar, Afflux Water AB kan inte belastas för ev. följder oavsett vilken.
• Alla ingrepp enligt manualen förutsätter att maskin och anläggning ej är driftsatta, om inte annat anges.
• Användaren skall före ingrepp alltid försäkra sig om att anläggningen inte är elektriskt strömsatt eller trycksatt.
• Vår fabriksgaranti gäller endast för våra tillbehör och produkter, vilka är utprovade och testade tillsammans.
• Anläggningen skall placeras i ett vattensäkert utrymme med golvbrunn.
• Användaren skall regelbundet kontrollera att anläggningen inte utgör någon risk för person eller fastighet.
• Anläggningen bör kompletteras med åskskydd, brandvarnare och larm för vattenläckage.
• Anläggningen är endast avsedd för rening av bräckt vatten med max 1% salthalt
• All rådgivning på e-mail eller telefon innebär inte ett bindande ansvar i ärendet, utan skall endast ses som en vägledning
• Tänk på att manualen avser en komplett leverans av en RoLux anläggning och installation utförd av Afflux Water AB
• Det kan finnas anvisningar som inte stämmer om din anläggning inte är en komplett leverans och installation från Afflux Water.
• Vid avvikande ingående komponenter och installationsutföranden gäller ej våra produktgarantier

Garantivillkor

GARANTIVILLKOR - Avsaltningsenheten RoLux Water Master 100, 200, 300

En garantiutfästelse av tillverkaren är inte lagstadgad utan är en frivillig utfästelse, därmed har tillverkaren också rätt att sätta villkor för garantins omfattning. Om ett fel inträffar inom sex månader efter varans erhållande bedöms felet ofta som ursprungligt (Legal garanti). Om inte tillverkaren kan påvisa andra orsaker. Därefter anses felet inte längre vara ursprungligt. Kommersiell garanti är en frivillig försäkran, och garantivillkoren stipuleras då av producenten. Det finns tex ingen självklarhet att åberopa garanti pga produktens ringa ålder, det är skadans art på produkten som avgör om det faller under tillverkarens garantivillkor.

För att tillverkaren skall vara skyldig att åtgärda felet på garanti ska felet vara ursprungligt, dvs ett fabrikationsfel. Garantin gäller bara för brister i tillverkningen av produkten, inte för de omständigheter som produkten utses för. En framställan om åtgärder på garanti, skall även vara skriftlig och skall godkännas av bolaget innan sådan åtgärd utförs.

Garantin gäller i ett (1)år ifrån inköpsdatumet. och gäller endast för första köparen i Sverige och avser ersättning av komponenter med fabrikationsfel utan kostnad under garantitiden. Om enheten på grund av ett tillverkningsfel visas vara defekt kommer vi att reparera produkten eller byta ut den mot en likvärdig produkt efter vårt val utan kostnad. Garantin omfattar inte slitage eller skador på membran, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

• Garantin gäller endast för produkt inlämnad för reparation vilken utförs av oss på vår verkstad
• Garantin täcker endast fel orsakade av materialfel, konstruktionsfel eller produktionsfel, sk ursprungsfel.
• Garantin gäller endast i kombination med våra tillbehör och förbrukningsartiklar vilka är utprovade ihop
• Garantin omfattar inte kostnaderna för demontering och montering samt fraktkostnader tur och retur
• Garantin omfattar ej skador pga galvanisk korrosion eller andra skador på dränkbara pumpar
• Garantin omfattar ej felaktig installation eller annan skada och eller ev. följdskador täcks inte av denna garanti
• Garantin omfattar ej skador pga torrkörd axeltätning i pumpar
• Garantin omfattar ej skador pga frost, köld, åska, blixtnedslag, ström transienter och överslag, brand, översvämning
• Vid önskemål om garantiåtgärd på installationsplatsen debiteras restid och resekostnad enligt gällande prislista.
• I övrigt gäller rådande konsumentköplag

Vår servicegaranti för åtgärder på plats hos kund. Om samma fel uppstår igen inom sex (6) månader repareras kostnadsfritt defekta komponenter. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll. I övrigt gäller ovan garantivillkor.

• Reservdelar har sex (6) månaders garanti mot ursprungsfel, dvs tillverkningsfel
• Garantin omfattar inte onormala omständigheter eller onormala driftförhållanden som reservdelen utsetts för.
• Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, otur, olyckshändelse eller felaktigt handhavande samt brist i skötsel och underhåll.

• Frakt och ev. resekostnader ingår ej. I övrigt enligt AB NU06

GARANTIVILLKOR - DISTRIBUTIONSPUMP

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost och onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

• Garantin gäller endast för produkt inlämnad för reparation vilken utförs av oss på vår verkstad
• Garanti gäller endast i kombination med våra tillbehör och förbrukningsartiklar vilka är utprovade ihop
• Önskemål om serviceåtgärd på platsen debiteras enligt gällande prislista, se även våra serviceavtal
• Frakt eller resekostnader omfattas inte av garantin

GARANTIVILLKOR - PEMSLANG

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok.

• Frakt eller resekostnader omfattas inte av garantin.

GARANTI - DRÄNKBAR RÅVATTENPUMP

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onormala driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

• Garantin gäller endast för produkt inlämnad för reparation vilken utförs av oss på vår verkstad
• Garanti gäller endast i kombination med våra tillbehör och förbrukningsartiklar vilka är utprovade ihop
• Garantin gäller ej för galvaniska korrosion eller skador på dränkbara pumpar
• Önskemål om serviceåtgärd på platsen debiteras enligt gällande prislista, se även våra serviceavtal
• Frakt eller resekostnader omfattas inte av garantin

GARANTIVILLKOR - TORRSTÄLLD RÅVATTENPUMP

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok. Garantin omfattar inte slitage eller skador pga torrkörd axeltätning, frost, onorma driftförhållanden eller felaktigt handhavande samt brist i skötsel och underhåll.

• Garantin gäller endast för produkt inlämnad för reparation vilken utförs av oss på vår verkstad
• Garantin gäller endast i kombination med våra tillbehör och förbrukningsartiklar vilka är utprovade ihop
• Önskemål om serviceåtgärd på platsen debiteras enligt gällande prislista, se även våra serviceavtal
• Frakt eller resekostnader omfattas inte av garantin

GARANTIVILLKOR - VÄRMEKABEL

Garantin gäller enligt rådande konsumentköplag. För mer information se produktens handbok.

• Frakt eller resekostnader omfattas inte av garantin.

Övrig information

Garantin gäller från inköpsdatumet. Garantin gäller endast i Sverige och för första köparen. För information om garantier i andra länder, vänligen kontakta din återförsäljare eller vår kundtjänst.

Fabriksgarantin gäller inte vid fel som uppstått i samband med felaktiga reparationer utförd av annan part eller på grund av bristande skötsel eller felaktigt handhavande.

Force majeure

Afflux Water är inte ansvarig för åtaganden orsakade av tredje part eller omständigheter utanför vår rimliga kontroll.

Exempel på omständighet är: Blixtnedslag, el-avbrott, tät dimma, strejk, leverantörs- transport- eller produktionstörningar, valutakursförändringar, myndighetsåtgärd, lagstiftning eller naturkatastrof, krig.

Servicetjänster

• Afflux Water har en hög ambitionsnivå att erbjuda service av högsta klass till våra kunder.
• Vi utför reparationer i egen regi både på plats hos dig och på vår verkstad.
• Om du har svårt att vara utan din anläggning vid service - tillhandahåller vi en lånemaskin under tiden.

Vår serviceverkstad finner du på Hammarby Fabriksväg 25, på lastgatan till höger om fastigheten hittar du vår lastkaj.

Är lastporten stängt ring 08-120 20 120

Vårt kontor finns på Hammarby Fabriksväg 25 BV.

Vår serviceavdelning kan erbjuda följande tjänster,

• Installation
• Uppstart på våren
• Frostskydd på hösten
• Membrantvätt på verkstad
• Serviceavtal enligt önskemål
• Reparationer & underhåll
• Uppgradering av äldre maskiner

Telefonsupport

• Har du frågor kring innehållet i vår manual, skicka oss gärna ett mail till, support@affluxwater.com
• Vi har telefonsupport - året runt, där du kan få vägledning vid installation, uppstart eller vid tex. en driftstörning
• support@affluxwater.com
• Supporttelefon vardagar 09.00 - 16.00: 08-120 20 131 kostnadsfri
• AKUT-support  vardagar 09.00 - 21.00: 0939-1933 (15:-/min)
• AKUT-support helgdagar 10.00 - 18.00 0939-1933 (15:-/min)

Vår dricksvattenkvalité

Vår dricksvattenkvalité är utöver det vanliga

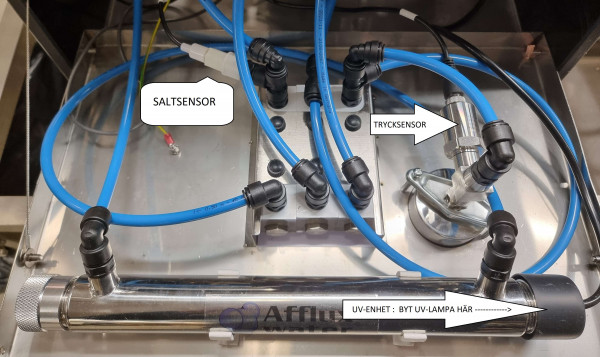

Avsaltat rent vatten passerar en inbyggd UV-enhet som ger en extra skyddsbarriär mot virus och bakterier. En sensor analyserar kontinuerligt kvalitén på det nyproducerade rena vattnet. Denna kvalitetskontroll garanterar att endast rent vatten tillförs bufferttanken. Vid ev. fel avbryts processen och larm erhålls.

Om Omvänd Osmos

Den osmotiska processen genom ett semi-permeabelt membran upptäcktes redan 1748 av en fransman vid namn Jean-Antoine Nollet. Under 200 år var osmos dock bara ett observerbart fenomen i dåtidens laboratorier. År 1949 undersökte UCLA universitet i USA möjligheten att avsalta havsvatten. Under mitten av 50-talet lyckades man producera dricksvatten ur saltvatten i en liten skala. Membranen utvecklades därefter i en mycket snabb takt och i dag produceras det ofantliga mängder avsaltat vatten över hela världen tack vare processen "omvänd osmos"

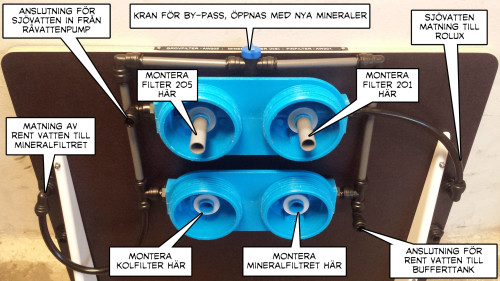

Mineralfilter - Orientering

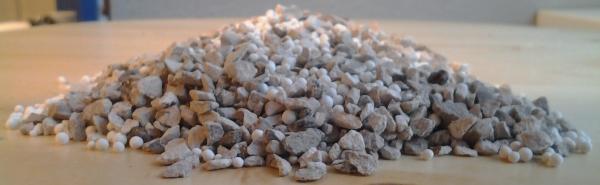

Vår Mineralblandning Circusal

För att säkerställa att man erhåller ett bra dricksvatten både ur teknisk synpunkt och som smak upplevelse behöver man efterbehandla det avsaltade vattnet.

Östersjöns bräckta vatten har ett lågt pH-värde, vilket inte är optimalt ur teknisk synpunkt eller som hälsofrämjande dryck, därför återmineraliseras vårt avsaltade vattnen på sin väg till bufferttanken i ett s.k. mineralfilter. Vårt mineralfilter har en unik konstruktion och funktion för att säkerställa ett perfekt pH-värde på ditt dricksvatten.

Vi har under många år testat olika mineraler och blandningar och till slut skapat den optimala mineraltillsatsen Circusal. Det är en helt unik produkt från Afflux Water och blandningen innehåller över flera olika mineraler och spårämnen. Tyvärr förbrukas innehållet olika snabbt och det går inte att bara fylla på med lite nya mineraler utan hela blandningen måste ersättas vid för lågt pH-värde. Man byter även om det finns mineraler kvar i behållaren. För att efterbehandlingen skall fungera krävs en viss mängd och höjd av mineraler för att erhålla rätt kontakttid. För låg höjd ger en för kort kontakttid och dåligt resultat som följd.

Byte av mineraler görs som regel minst 1-2 gånger per år vid normal vattenförbrukning, lämpligen gör man detta vid uppstart på våren om man använder anläggningen säsongsvis. Kontrollera sedan löpande pH-värdet som inte bör understiga pH-7.5

När mineralerna är nya är dom också kraftfulla och det kan bli lite för mycket av det goda vi rekommenderar därför att du öppnar kranen för BY-PASS under ca tio drifttimmar. För att sedan stänga den helt igen. Vid behov utför gärna en förnyad kontrollmätning av pH-värdet.



Om Algtoxin

Om PFAS-ämnen

Omvänd osmos ger en mycket effektiv rening mot PFAS-ämnen men ozon behandling hjälper inte
I flera studier har man kommit fram till att omvänd osmos är en mer effektiv reningsmetod för PFAS-ämnen än rening med granulärt aktivt kol, anjonbytarmassor och andra konventionella metoder. Omvänd osmos utmärkte sig eftersom den ledde till att även PFAS-ämnen med korta kedjor (t.ex. PFBA) avlägsnades. RO membran kan vanligen rena bort > 99 % av PFAS i vatten. Källa: Svensk Vatten

Svenskt Vatten har gjort en sammanfattande studie på högfluorerade farliga ämnen, PFAS. Slutsatsen är att det finns högfluorerade ämnen i många produkter som vi människor använder i vår vardag, t ex bakplåtspapper, pizzakartonger och impregneringsmedel. Rapporten visar alltså att människor får i sig miljögifter som de inte vet om.



Om Legionella

Legionellabakterier finns naturligt i små mängder i vattendrag, sjöar och mark. Vid temperaturer under ca 20 °C är bakterierna vilande, vilket innebär att de inte förökar sig. De förökar sig vid temperaturer mellan ca 20 - 45 °C, men framför allt mellan 35 - 40 °C. Det går att få legionellabakterier i lungorna via vattendroppar som man andas in, vid tex duschning och bubbelbad. I lungorna är det rätt temperatur för legionellabakterier att föröka sig, och utan rätt behandling finns det risk för en svårartad lunginflammation som kan vara dödlig.

Det finns inget vaccin mot legionärssjuka. Däremot kan man minska bakteriens växtmöjligheter genom att se till att varmvatten i vattenledningssystem håller en temperatur på minst 50 grader Celsius överallt – ända ut till tappstället. Kallvatten måste vara kallare än 20 grader. Man bör också konstruera vattenledningssystem så att man undviker ställen där stillastående vatten kan möjliggöra bakterieväxt.

Att dricka vatten som innehåller legionellabakterier anses däremot inte farligt.

För att säkerställa din vattenkvalité i bufferttanken rekommenderar vi dig att titta närmare på vår Ozzona Box.

Med en Ozzona Box installerad behöver du inte vara orolig för tillväxt av Legionella,eller andra bakterier i bufferttanken.

Ozzona Boxen framställer aktivit syre, ozon O3 med elektriska urladdningar i ett sk.Korona rör. Processen startar direkt och är nästan ljudlös. Doseringen sker bara under 1 minut var tredje timme. (intervall & tid är justerbara) Ozzona Boxen förbukar ström bara under dosering och effektbehovet är blygsamma 20W.

Vår Ozzona Box eliminerar problem med dålig lukt på dricksvattnet pga dybottnar och smutsiga filter. Ozon oskadliggör föroreningar i luft och vatten mycket snabbt och effektivt, reaktionen sker omedelbart. Bakterier, virus och mikroorganismer bryts ned till koldioxid och vatten, ozon i sin tur bryts ned till syre så det bildas inga restprodukter. Smak och pH-balans påverkas inte. Vår Ozzona Box finns som tillbehör passar även till alla våra äldre modeller.

Ozzona Boxen monterar du själv på mindre än 5 minuter. Allt som behövs är ett närliggande el-uttag. Medföljande slang för dosering av ozon dras fram och placeras i bufferttanken. Spridarmunstycket fördelar ozon under vatten i bufferttanken.

Du hittar vår Ozzona Box i vår webshop, Vattentorget.se

Mera om Legionärssjuka och pontiacfeber

Legionellabakterier kan orsaka två olika sjukdomar, legionärssjuka och pontiacfeber. Legionärssjuka är en allvarlig form av lunginflammation som yttrar sig i hög feber, frossa, huvudvärk och muskelsmärtor, åtföljt av torrhosta, andningssvårigheter och lungsymtom. Internationell forskning visar att framför allt nedsatt immunförsvar, rökvanor och ålder har betydelse för risken att utveckla sjukdomen. Beroende på hur stor mängd bakterier man andas in, kan dock även fullt friska människor utveckla legionärssjuka. Normalt brukar man insjukna två till tio dagar efter smittillfället.

I vårt land är legionärssjukan anmälningspliktig, vilket innebär att läkare måste anmäla till Folkhälsomyndigheten om de träffar på något fall av sjukdomen. De senaste tio åren har det registrerats 100–150 fall per år, varav 50–70 procent av dessa avser personer som har blivit smittade i Sverige. Varje år blir mellan 10 000 och 20 000 personer inlagda på sjukhus för lunginflammation. Av dessa fall - som inte omfattar fall där personer drabbas av lunginflammation under sjukhusvistelsen - beräknas cirka två till fem procent vara orsakade av legionellabakterier.

Internationella undersökningar visar på att mellan 5 och 30 procent av dem som drabbas av legionärssjuka dör av sin sjukdom.

Pontiacfeber orsakas också av legionellabakterier och ger influensaliknande symtom. Sjukdomen är akut, kortlivad och går över av sig själv.

Hur sprids legionellabakterier

Legionellabakterier är så små att de kan följa med i vattendimma. Vattendimma uppstår överallt där vattenstrålar slås sönder, till exempel vid duschning, i evaporativa luftkylare, i bubbelbad med mera. Det går att få legionellabakterier i lungorna via vattendroppar som man andas in. I lungorna är det rätt temperatur för legionellabakterier att föröka sig, och utan rätt behandling finns det risk för en svårartad lunginflammation som kan vara dödlig.

Att dricka vatten som innehåller legionellabakterier anses däremot inte farligt.

Förekomst, tillväxt och avdödning av bakterier

Legionellabakterier finns naturligt i små mängder i vattendrag, sjöar och mark. Vid temperaturer under ca 20 °C är bakterierna vilande, vilket innebär att de inte förökar sig. De förökar sig vid temperaturer mellan ca 20 °C och 45 °C, framför allt mellan 35 °C och 40 °C.



Illustrationen visar temperaturområde för legionellbakterien. Illustration: Altefur Development / Boverket

I dricksvatten och varmvatten finns tillräckligt med näringsämnen för att bakterierna ska kunna växa till. Förutom näring och temperatur är tiden en viktig faktor när det gäller tillväxten av legionellabakterier. Tiden är också viktig när det gäller möjligheten att ta död på bakterierna.

Exempel på tappvatteninstallationer i bostadshus där legionellabakterier kan växa till är följande:

• I beredare där inte hela vattenvolymen kan värmas upp till temperaturer över 50 °C, till exempel beredare där värmestavar eller sköldar inte värmer bottenvattnet.
• I beredare som har avlagringar på bottnen och som inte är möjliga att rengöra.
• I ledningsdelar där vattnet blir stillastående, till exempel kopplingsledningar som används sällan, avsättningar för tillkommande ledningar eller avstängda ledningar.
• På eller i material som möjliggör tillväxt av bakterier, till exempel vissa organiska material.
• Källa: Boverket PBL Kunskapsbanken







Installation

Planering - Installation

Ladda ned:  Haltagning-och-montering-av-vaeggskena-ID-3666.pdf

Ladda ned:  Placeringsritning-lilla-oestersjoepaketet-ID-3668.pdf

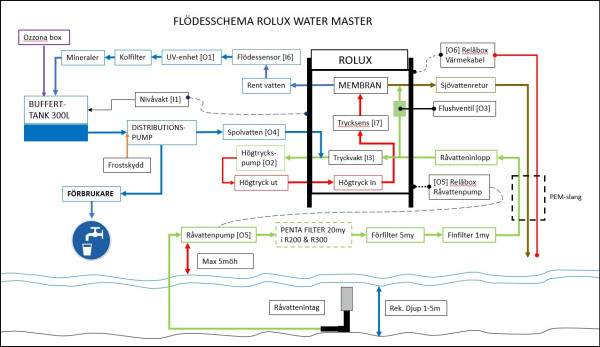

Flödesschema för Lilla Östersjöpaketet_2014

Råvattenmatning - Installation

Visuell planering av råvattenslang

Innan installation av råvattenslangen från teknikutrymmet till vattenbrynet är det bra att först göra en visuell bedömning var på tomten den bäst placeras. Om råvattenslangen ska ligga i öppen dager t.ex över klipphällar är det bra att utnyttja naturliga sprickor och skrevor i berget för att förankra slangen i. Vid vattenbrynet är det viktigt att råvattenslangen går rakt ut i vattnet, och inte längs med strandlinjen. För att undvika nötning på slangen bör den skyddas och förankras väl.

Råvattenslangens olika namn

Råvattenslangen är en polyetenslang (PEM) och är avsedd endast för kallvatten. För att under lätta förståelsen i installationsguiden av vilken del av råvattenslangen som beskrivs har vi valt att benämna råvattenslangen på olika sätt enligt denna princip:

B. Landledning - den del av råvattenslangen som är mellan teknikutrymmet och vattenbrynet.

C. Sjöledning - den del av råvattenslangen som är mellan vattenbrynet och åvattenintaget.

Råvattenslangen - slangen i sin helhet, från teknikutrymmet till råvattenintaget.

Låt alla slangar sträcka ut sig

Råvattenslangen är en relativ hård och styv slang och installationen av den underlättas betydligt om slangen kan ”sträcka” ut sig på land en dag innan installation. Var noga med att inte skräp kommer in i slangen.

Skydda PEM-slang i strandlinjen

För att undvika nötningsskador på PEM-slangen i strandlinjen är viktigt att PEM-slangen skyddas och förankras väl.

• Om din landledning är PEM-32, kan du skydda utsatta avsnitt med ett skal av PEM-40 slang.
• Om din landledning är PEM-40 kan du skydda utsatta avsnitt med ett skal av PEM-50 slang.

Borra hål för landledning i teknikutrymmet

Borra upp ett lämpligt hål för slanggenomföring i teknikutrymmets golv eller vägg där landledning ska dras in. Hålet bör vara i anslutning till samma del av vägg eller golv som Rolux. Se exempel på byggnadsskissen.

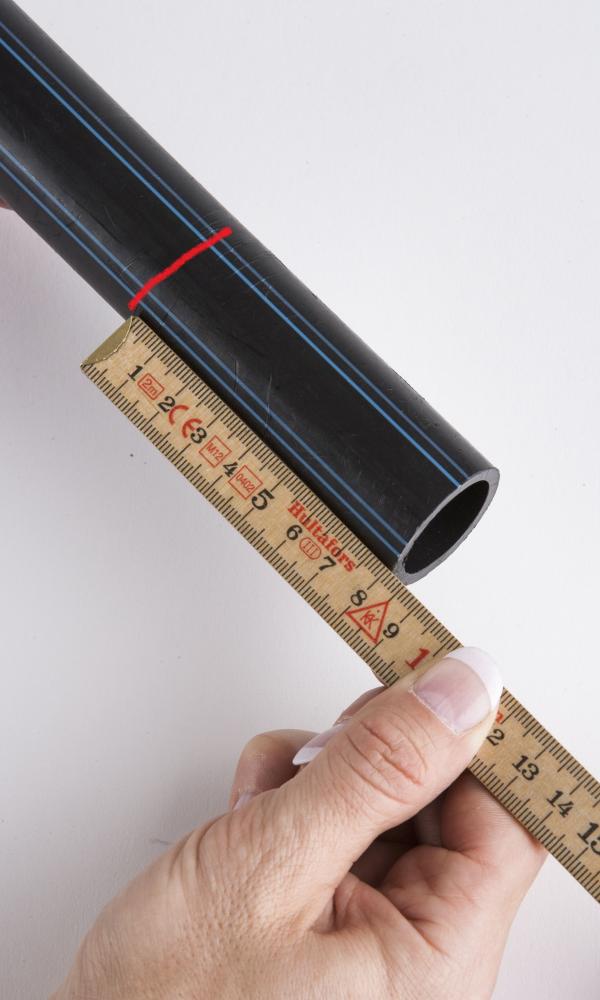

PEM-slang 32 & betongvikter

Sommarvatten med PEM-slang 32mm

1. Fäst upp PEM-slangens ena ända

2. Sträck ut PEM-slangen ordentligt

3. Placera ut betongvikter och råvattenintag

4. Montera betongvikterna på PEM-slangen

5. Varje vikt väger 4kg, och avståndet mellan varje vikt beror på hur utsatt läget är

6. Vid ett utsatt läge kan man behöva en vikt per meter, speciellt i strandlinjen.

 7. Vid mindre utsatta lägen och vid ökat djup räcker det med en vikt per 2-3 meter

 8. Ta bort överskottet på buntbanden

 9. Montera på råvattenintaget, kontrollera backventilens funktion och dra åt anslutningarna väl

10. Fäst linan i sista betongvikten, dra linan igenom intaget så att lyftbojen även riktar upp silen mot ytan

11. Draglinan dras sedan mot land och arrangeras så att man lätt kan lokalisera intaget

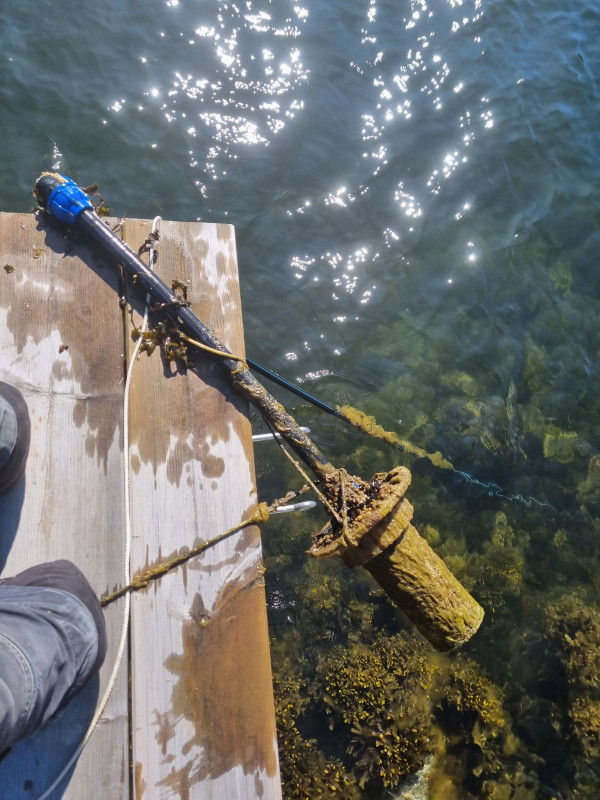

Råvattenintag - Orientering

• Råvattenintaget placeras i sjön på lämplig plats och djup med hänsyn till förutsättningarna på plats.
• Vi rekommenderar att intaget placeras på ett djup 2-5 m med god vattenväxling, undvik om möjligt lerbotten.
• Backventilen i råvattenintaget förhindrar att vattnet i råvattenslangen rinner ut tillbaka till havet igen.
• Innan installation av intaget ska backventilen kontrolleras att den är rätt monterad samt att den fungerar som den ska.

Silkorgar är försedda med gänga och skruvas av och på för hand utan åtdragning. Invändig ventilkägla är i mässing för bästa funktion, ventilkägla i plast sväller med driftstörningar som följd.

Kontrollera alltid backventilens flödesriktning och funktion innan det sänks ned i havet.

• Kontrollera så här, skruva av den yttre samt den inre silkorgen på råvattenintaget för hand.
• Kontrollera att pilen på backventilen är i flödets riktnig samt att mittpluggen öppnas när den trycks inåt.
• Skruva tillbaka silkorgarna för hand och dra åt försiktigt.
• Råvattenintaget monteras med silkorgen upp mot ytan.
• En flytboj monteras intill silkorgen och håller intaget upprätt.
• Lyftlinan förankras på råvattenintaget och dras in till land.

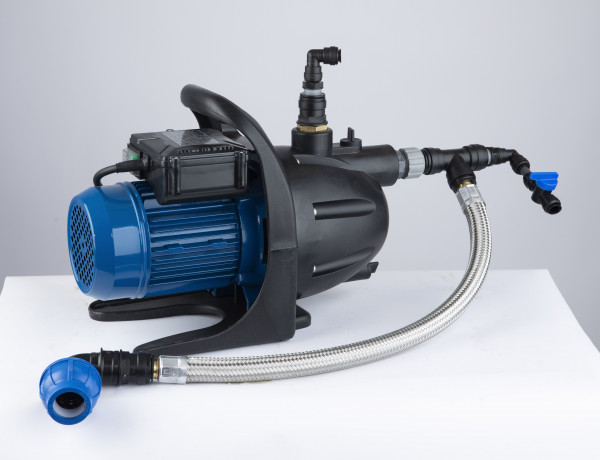

Råvattenpump - Orientering

Råvattenpumpen matar avsaltningsenheten RoLux med Östersjövatten via filterbehållarna. Denna pump är speciellt anpassad för Östersjöns bräckta vattenförhållanden och finns inte att tillgå på den öppna marknaden. I regel placeras pumpen i närheten av avsaltningsenheten. Råvattenpumpen behöver inte skruvas fast på golvet. Pumpen kan placeras på maximal sughöjd 5meter över havet och sugsträckan bör inte överstiga 100 m.

Om pumpen placeras vid stranden är den teoretiska lyfthöjden ca 45 m. I praktiken ca 25 m och sträcken bör inte överstiga 300 m. Pumpen är luftkyld och kan därför inte kapslas in utan ventilation. Om pumpen inte står frostfritt skall den frostskyddas inför vintern.

Sperroni_KS1100/PA SEA, 230VAC_1,1Kw_4.78Amp

Skarvsladd mellan råvattenpump och RoLux (höger gavel)

Uppstart råvattenpump

Ett flertal råvattenpumpar havererar redan på första installationsdagen, många inser inte svårigheten att få upp råvattnet ur sjön. Viktigast är naturligtvis de fysikaliska förutsättningarna på plats, vilka vi benämner som sughöjd och sugsträcka. Luft i råvattenslangen är ett gissel när man försöker få igång
pumpen första gången. Efter flera tappra startförsök och för långa gångtider utan vatten i pumpen ger den tillslut upp och ett vattenläckage mitt under pumpen indikerar på att axeltätningen har körts sönder och att den tätar inte längre. Höga missljud aviserar att kullager kan ha gått varmt.

• Fabriksgarantin kommer inte att gälla för en ny pump som har havererat vid uppstart
• Alla pumpar är provkörda innan leverans och är felfria

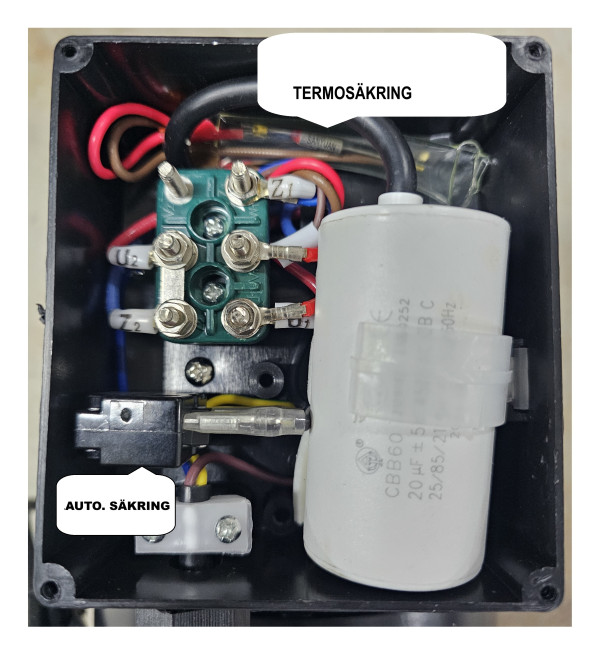

Ibland hamnar fläktkåpan på sned under transporten och kan orsaka missljud, kontrollera och rätta till.

Vi rekommenderar att råvattenpumpen testkörs innan den driftsätts. Fyll på med vatten i pumphuset. Anslut flexslangen 22 mm mellan pumpens tryck och sug sida och provkör ett par minuter. Kontrollera att missljud och läckage inte uppstår.

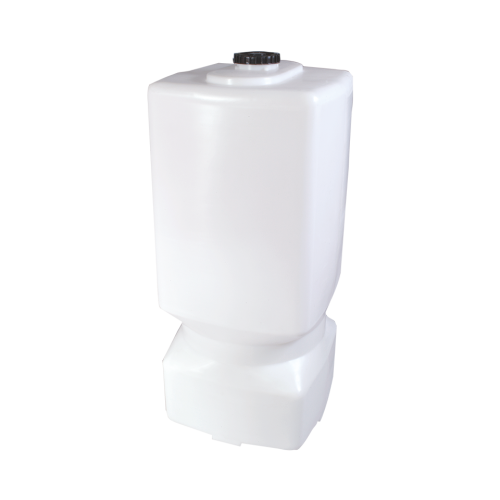

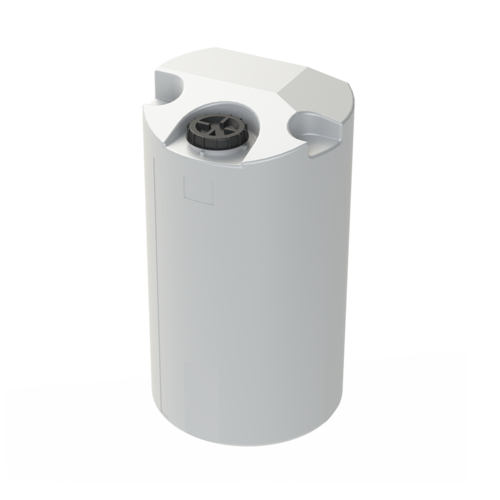

Bufferttank 320L - Orientering

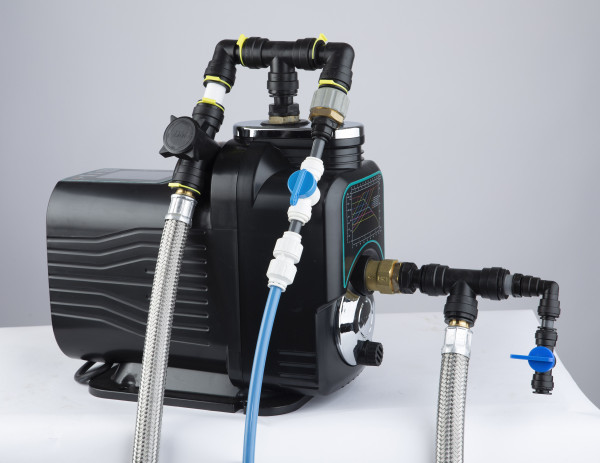

Distributionspump - Orientering



Manual Leo Mac

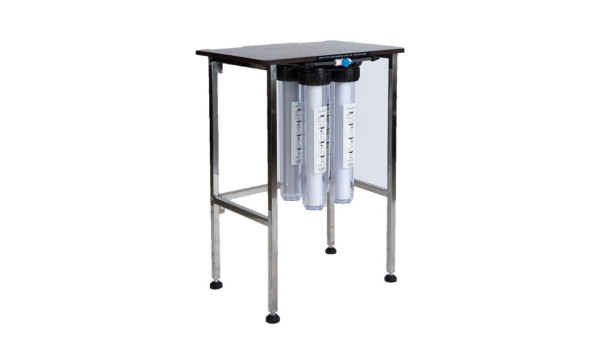

Golvstativ

Golvstativet är förmonterat med hållare för kol, mineraler och filter för en snabb och bekväm installation.





Penta Filterhus 20"

Penta Filterhus 20"

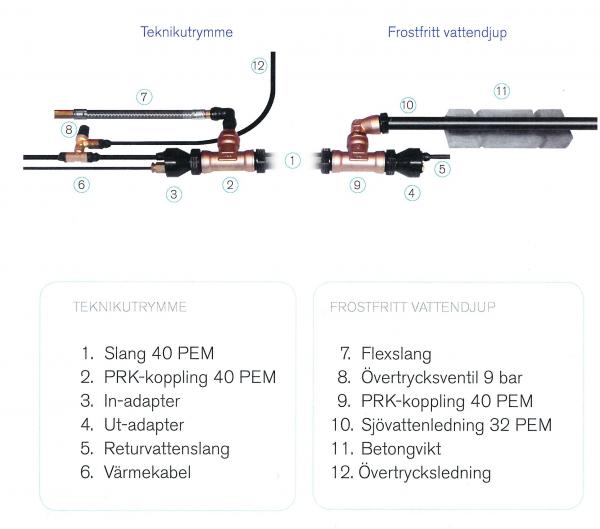

Vintervatten - Installation

Vintervatten R sats

Betongvikt 4kg

• Betongvikter förankrar råvattenslangen mot botten, antalet betongvikter per löpmeter anpassas efter hur utsatt strandlinjen är.
• Vid normalt utsatt strandlinje rekommenderar vi en betongvikt per varannan meter.
• Typ av bottenförhållanden spelar också roll.

• Betongvikten är anpassad för mindre rör och kablar. Vi rekommenderar betongvikter om 4 kilo.
• Betongvikten levereras komplett med friktionsbelägg och buntband.
• Monteringen sker snabbt och enkelt.

Snabbkoppling - Orientering

Alla snabbkopplingar har en o-ring för sin tätningsfunktion, använd inte gängtejp, lin eller tätningsmedel. Kontrollera istället att o-ringar är hela och rena.

Använd medföljande slangkap för att kapa slang

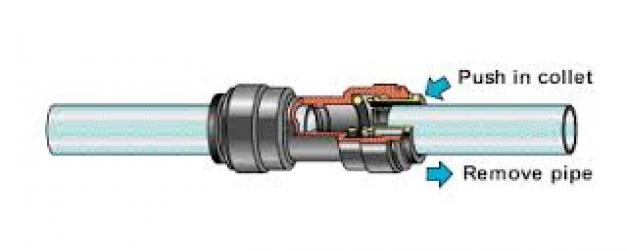

Demontering av snabbkoppling

Kontrollera att kopplingen du vill ta isär verkligen är trycklös, en trycksatt koppling är mycket svår att få isär. Tryck in låsringen i kopplingen och dra samtidigt ut slangen ur kopplingen.

Montering av snabbkoppling

Klipp av slangen i rätt längd, rengör slangen från spån och grader. Tryck in slangen i kopplingen. Kontrollera att slangen sitter fast i kopplingen.

Steg 1. Demontering av snabbkoppling när det sitter fast, använd skiftnyckel eller fast nyckel, skjut nyckeln på slangen mot kopplingen.

Steg 2. Tryck in låsringen mot kopplingen och dra samtidigt ut slangen ur kopplingen.

PRK & PEM-koppling

Uppstart

Vi rekommenderar att du delar uppstarten i två olika arbetstempon,

• Först råvattenmatning till avsaltningsenheten (RoLux) och därefter
• Avluftning av avsaltningsenheten (RoLux)

1. Börja med att fylla upp råvattenpumpen och råvattenslangen med sjövatten, 1m PEM32 = ca 0,5L
2. Koppla loss råvattenpumpens tryckslang före filterbehållarna, och avled råvatten på lämpligt sätt
3. Anslut råvattenpumpen till ett separat el-uttag och prova om det kommer fram något råvatten
4. Om det inte kommer fram något råvatten efter ett par minuter, avbryt och fyll på med mera råvatten i råvattenpumpen
5. Upprepa proceduren tills det kommer fram råvatten, ibland kan man behöva upprepa detta flera gånger
6. När det kommer fram råvatten, låt pumpen arbeta minst 10-15 minuter för att avlufta hela PEM-slangen
7. Stäng därefter av råvattenpumpen och vänta ca 5-10 minuter och prova att återstarta råvattenpumpen igen
8. Om råvattnet nu kommer fram som vi hoppas, anslut tryckslangen från råvattenpumpen till filterbehållarna
9. Om problemet kvarstår, utför felsökning på råvattenledning, råvattenintag och skarvar
10. En vanlig orsak är att PEM-slangen inte är korrekt monterad på råvattenintaget

• AVLUFTA ROLUX-ENHETEN

1. Kontrollera att kontakten för nivåvakten är utdragen ur RoLux-enheten
2. Anslut RoLux-enheten till avsett vägguttag, kontrollera att det står READY i driftpanelen
3. Anslut därefter råvattenpumpen elektriskt till RoLux enheten
4. Avlufta RoLux-enheten genom att trycka på A-Knappen 2ggr
5. Nu skall råvattenpumpen starta och råvatten kommer in i RoLux-enheten
6. Om råvatten inte kommer fram, avbryts processen och larm erhålls
7. Undersök orsaken och åtgärda felet
8. Manometern kommer att visa ca 3bar, och flöde 2 ca 2L/minut
9. Tryck på A-knappen för att avbryta avluftningen efter ca 5 minuter, READY tänds i driftpanelen
10. Tryck på PLUS + KNAPPEN 9ggr, så att NÖDDRIFT visas i display, aktivera med OK-KNAPPEN
11. Kontrollera arbetstrycket, justera vid behov, avbryt NÖDDRIFTEN efter ca 5min.
12. Anslut kontakten för nivåvakten till avsett uttag nr. 11 i RoLux-enheten
13. START RINSE - tänds i driftpanelen, efter ett par minuter tänds PRODUKTION i driftpanelen
14. Kontrollera och vid behov justera in rätt arbetstryck, och flöden för retur 1 och retur 2
15. Kontrollera att flödesindikator för rent vatten ger utslag, 1-2L/minut,
16. Kontrollera att konduktivitetsmätaren lyser med grönt sken, vid behov justera känsligheten
17. Provsmaka vattnet och försök avgöra dess kvalité innan det leds till bufferttanken
18. Vi rekommenderar att du producerar vatten i ca 1 timme innan det leds till bufferttanken
19. Om du är osäker på vattenkvalitén ta med ett vattenprov till Afflux Water så analyserar vi det åt dig
20. Slutligen när du är nöjd med kvalitén, fyller du på med kol och mineraler, och öppnar kranen för by-pass
21. Kranen för by-pass skall vara öppen när mineralerna är nya ca 10 timmar, därefter stängs kranen helt

Manöverpanel*

MANÖVER PANELER

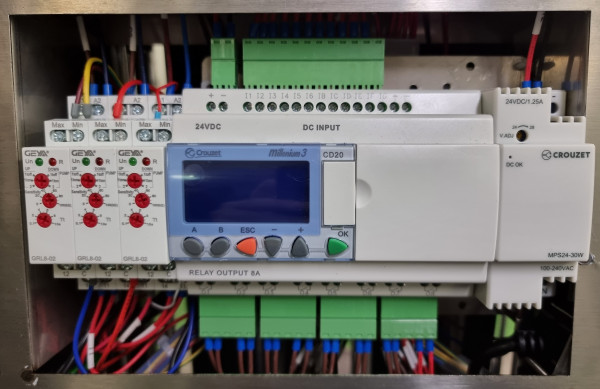

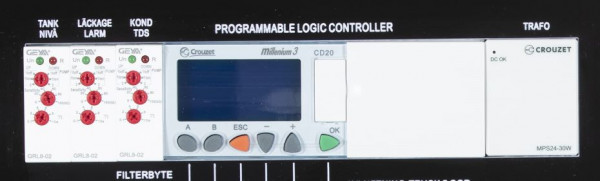

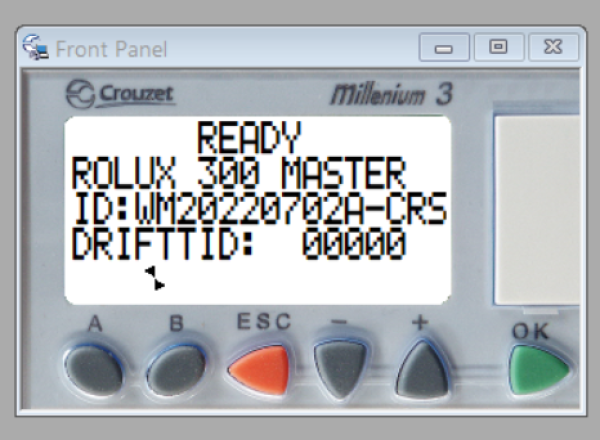

Övre manöver panel med PLC - Styrenhet

PLC

PLC = PROGRAMMABLE LOGIC CONTROLLER

A - Knappen

Manöverpanel

VAL AV MENYER

Din avsaltningsanläggning RoLux, är nästintill helautomatisk.
Vid olika typer av underhåll & skötsel åtgärder finns även
en del manuella funktioner, vilka du når genom att trycka
på plus - knappen (+) tills du når önskad funktion.

Det finns flera olika funktioner/steg

1. READY
2. MENY
3. AVAKTIVERA AUTOMATISK VINTERDRIFT
4. ÅTERAKTIVERA AUTOMATISK VINTERDRIFT
5. MANUEL URSPOLNING AV FROSTSKYDDSVÄTSKA
6. AKTIVERA DRIFTKOD
7. ÄNDRA TID FÖR PRE-HEAT
8. NÖDDRIFT
9. READY

• VÄLJ 5GGR PLUS +++++
• MANUEL URSPOLNING AV FROSTSKYDDSVÄTSKA



Konduktivitetsrelä



•  Det finns tre stycken konduktivitetsrelä för kontroll av Tanknivå, Vattenläckage, Vattenkvalité - TDS
• Konduktivitetsrelä - Tanknivå,  i bufferttanken finns en nivåvakt som kommunicerar via en kabel med RoLux
• När nivåvakten i bufferttanken inte är aktiv lyser en grön diod och när den är aktiv tänds även den röda dioden
• En grön och röd diod lyser tillsammans under produktionsfasen
• Konduktivitetsrelä - Vattenläckage, i Rolux finns en grön kabel, om den blir fuktig tänds den röda dioden
• Om den fuktigheten kvarstår i en minut avbryts avsaltningsprocessen och anläggningen går in i larm läge
• Displayen blinkar och felmeddelande VATTENLÄCKAGE tänds upp i display

• Konduktivitetsrelä - TDS en sensor mäter det rena producerade vattnet innan det kommer till tanken.
• Vid för höga konduktivitetsvärden tänds den röda dioden.
• Om den höga halten kvarstår i en minut avbryts avsaltningsprocessen och anläggningen går in i larm läge.
• Displayen blinkar och felmeddelande COND.ERROR tänds upp i display.

Åtgärder vid TDS-LARM

1. Återstarta anläggningen genom att trycka in B-knappen på PLC
2. Kontrollera att instrumentet är korrekt inställt
3. Låt RoLux producera ett par minuter, provsmaka därefter vattnet och försök avgöra dess kvalité
4. Om bedömningen är godkänd fortsätt producera som vanligt, det kan vara ett falsk larm
5. Om bedömningen inte är godkänd eller tvivelaktig, ta ett vattenprov och lämna det till Afflux Water

Flödesmätare

• Flödesmätarna ger vägledning över maskinens produktionskapacitet och status
• Mätaren RENT ger besked på hur många liter/minut avsaltat vatten som produceras.
• Skalan till vänster R100, R200, R300 visar ungefär vilken kapacitet man kan förvänta sig
• I processen omvänd osmos spelar temperaturen på råvattnet en viktig roll
• Högre kapacitet vid högre temperatur, och lägre kapacitet vid sjunkande temperatur
• Arbetstrycket är också en viktig faktor, för produktionskapaciteten
• Högre arbetstryck ger bättre kapacitet, men bara till maxgränsen 15 Bar

RoLux har tre flödesmätare, RENT, RETUR 1 och RETUR 2

RENT = Produktionskapaciteten av rent dricksvatten till bufferttank

RETUR 1 = Återcirkulering av en viss mängd sjövatten 1-3L/minut

RETUR 2 = Sjövattenretur, 3-7L/minut

• Med tiden 2-3 år blir flödesmätarna för RETUR 1 & 2 smutsiga
• Detta kommer att påverka produktionskapaciteten negativt
• Den beläggning man ser i flödesmätaren finns även då på membranet
• Beläggningen blockerar en viss del av membranets area
• Vilket är negativt för membranets produktionskapacitet
• Flödesmätaren för rent vatten får inte bli smutsig
• Kontakta Afflux Water om du är osäker på detta
• Läs mera om smutsiga flödesmätare

Tryckmätare - Manometer

Driftinformation*

DRIFTINFORMATION

• Maskinens driftstatus går att utläsa på display
• Vid mörk display, tänd upp genom att trycka på ESC
• READY maskinen är i stand-by läge, dvs redo att starta när nivån i tanken blir låg.
• START RINSE maskinen har startat upp och sköljer ut gammalt råvatten ur ledningar.
• VATTENPRODUKTION PÅGÅR maskinen producerar nu dricksvatten till bufferttanken
• END RINSE maskinen har nu fyllt upp buffertanken till inställd nivå och rengör nu sig själv
• Vid larm blinkar driftpanelen, notera orsaken till larmet och åtgärda enligt anvisningar.

LARM STATUS*

LARM STATUS

Lågt Matartryck - Check filter

UPPSTARTSLARM

• Vid uppstart kontrolleras att råvattenpumpen startar och levererar fram tillräckligt med råvattentryck till anläggningen.
• Om trycket är tillfredställande inleds nästa fas, START RINSE. Om trycket inte är OK, erhålls larm, LÅGT MATARTRYCK
• Vid larm kontrollera filter och råvattenpump och återstarta.

Låg Produktion - Check Flöde

Uppstartslarm

• Vid uppstart kontrolleras först att råvattenpumpen startar och levererar fram tillräckligt med råvattentryck till anläggningen.
• Om trycket är tillfredställande inleds nästa fas, START RINSE. Efter START RINSE startar kontroll av högtryckspumpen
• Både för lågt och för högt arbetstryck avbryter driften och larm erhålls. 1. Vid larm kontrollera inställt arbetstryck
• Vid uppstart och under drift kontrolleras vattenflödet om det blir för lågt avbryts driften och larm erhålls, LÅG PRODUKTION
• 1. Vid larm kontrollera inställt arbetstryck 2. Högtryckspumpens funktion, automatsäkring

Summa larm

Skötsel & Underhåll

SKÖTSEL & UNDERHÅLL

Regelbunden skötsel och förebyggande underhåll är ett bra sätt att undvika plötsliga och kostsamma driftstörningar. Mycket av skötseln kan du göra själv och här hittar du information om hur du går till väga för att sköta om din anläggning på ett bra sätt.

Vi rekommenderar en membrantvätt minst var tredje år eller då flödesmätarna börjar bli smutsiga.. Många väljer att vid säsongens slut att lämna in sin maskin till oss för att utföra membrantvätt. I samband med detta passar vi på att gå igenom din maskin och kontrollerar dess funktion och reningsförmåga. Du kan även förvara din maskin hos oss under vintern.

Glöm inte att inspektera din råvattenslang, särskilt på utsatta lägen i strandlinjen. Med tiden är risken stor för läckage om du inte har ett fullgott skydd mot nötning.

Byta förfilter Intro

FILTERBYTE

Filterbyte är ett regelbundet måste för att din anläggning skall fungera, antalet gånger du behöver byta är beroende på din vattenförbrukning och omständigheterna kring ditt råvattenintag. I sämsta fall behöver du kanske byta varje vecka, men mer normalt rör det sig om en gång i månaden.

Behovet att av byta filter varierar också under året, i början av säsongen strax efter islossning strömmar det ut mycket smältvatten i Östersjön som innehåller massor av partiklar. Längre fram på våren minskar sedan behovet av filterbyten. Under sommaren hänger det mycket på vilken sommar vi får, kallt eller en het värmebölja som ger ökad tillväxt av alger. På sensommaren stiger vattentemperaturen och vi får räkna med påväxt av havstulpaner. Därefter sjunker aktiviteten i Östersjön och det blir lugnare med filterbyten.

Det är inte säkert att du behöver byta filter varje gång, om filtret inte är deformerat räcker det med skölja av filtret och sedan återanvända det. Tänk på att skölja skonsamt, doppa ned filtret i en hink med vatten eller direkt i sjön och torka av. Inget trycksatt vatten, det kan skada filtrets egenskaper.

Det finns två förfilter 1 & 5 mikron, ju lägre siffra desto bättre avskiljningsförmåga. Filtret med 5 mikron placeras så att det möter råvattnet först, här sker merparten av reningen och 5 mikrons filtret är det som sätter igen först. Filtret med 1 mikron placeras efter 5 mikrons filtret och fungerar som ett andra
filtreringssteg, det finns ju partiklar mindre än 5 mikron. Men de är betydligt färre så du behöver inte byta det filtret lika ofta, kanske bara varannan eller var tredje gång som du byter 5 mikrons filtret.

I många fall byter man filter i förebyggande syfte eller p.g a att dricksvattnet börjar lukta dy från filtret. Om odörer i dricksvattnet upplevs som ett problem rekommenderar vi att ni tittar närmare på vår lösning med ozon som är en mycket effektiv metod att eliminera dessa problem samtidigt som man säkerställer kvalitén på dricksvattnet i bufferttanken ytterligare. Mer information om Ozzona enheten.

Tänk på att manualen avser en komplett Afflux anläggning och installation, och det kan finnas anvisningar som inte stämmer om din anläggning inte är en komplett leverans och installation från Afflux Water.

Byta förfilter AW20-515-5 & AW205

FILTERBYTE

Att byta filter är lämpligt att göra när maskinen står i stand-by läge = Driftpanelen visar READY.

OBS! Använd endast orginalfilter från Afflux Water, de har rätt passform för filterhuset.

Tänk på att manualen avser en komplett Afflux anläggning och installation.

Det kan finnas anvisningar som inte stämmer om din anläggning inte är en komplett leverans och installation från Afflux Water.



Läs på rad 4.

På driftpanelen hittar du också A-knappen som manualen hänvisar till, det är den enda tryckknapp du behöver känna till för att utföra filterbytet.

Du behöver nya filter och filternyckeln. En hink är också bra att ha tillhands.

Steg 1. TRYCKREDUCERA anläggningen genom att trycka en (1) gång på A-knappen på driftpanelen som nu också visar TRYCKREDUCERAR. Anläggningen blockeras samtidigt från att starta under tiden filterbytet pågår.

(OBS! om din anläggning inte är en komplett leverans och installation från Afflux Water bör du försäkra dig om att anläggningen verkligen är tryckreducerad)

OBS! om du använder din brunn som råvattenkälla måste du stänga av brunnspumpen eller stänga av råvattenmatningen med en ventil/kran vid/efter tryckkärlet.

Steg 2. Lossa på låsmuttern [2] med hjälp av filternyckeln, och var förberedd på lite spillvatten.

Steg 3. Ta bort det smutsiga filtret ur behållaren, och häll ut vattnet och rengör behållaren. Kontrollera och rengör även packningen på behållaren. Vänd o-ringen upp och ner ibland.

Steg 4. Sätt i ett nytt filter i behållaren, centrera filtret mot stosen i botten och styrpinnen i topp.

Steg 5. Dra fast låsmuttern [5] utan att dra åt för hårt. Tätning sker med o-ring - inte styrka!

Steg 6. AVLUFTA anläggningen genom att trycka ytterligare en (1) gång på A-knappen på driftpanelen.

OBS! om du använder din brunn som råvattenkälla måste du nu starta av brunnspumpen eller öppna av råvattenmatningen med en ventil/kran vid/efter tryckkärlet.

Steg 7. Kontrollera så att det inte läcker ut vatten från filterbehållaren efter filterbytet.

Steg 8. Om du är nöjd AVSLUTA avluftningen genom att igen trycka på A-knappen på driftpanelen.

Steg 9. Kontrollera nu att det står READY på driftpanelen igen.

Vid läckage från filterbehållare, SE FELSÖNING & UNDERHÅLL /VATTEN LÄCKAGE/ LÄCKAGE FILTERBEHÅLLARE



Byta förfilter AW20-515-1 & AW201

Att byta filter är lämpligt att göra när maskinen står i stand-by läge = Driftpanelen visar READY.

Tänk på att manualen avser en komplett Afflux anläggning och installation, och det kan finnas anvisningar som inte stämmer om din anläggning inte är en komplett leverans och installation från Afflux Water.

Läs på rad 4.

På driftpanelen hittar du också A-knappen som manualen hänvisar till, det är den enda tryckknapp du behöver känna till för att utföra filterbytet.

Du behöver nya filter och filternyckeln. En hink är också bra att ha tillhands.

Steg 1. TRYCKREDUCERA anläggningen genom att trycka en (1) gång på A-knappen på driftpanelen som nu också visar TRYCKREDUCERAR. Anläggningen blockeras samtidigt från att starta under tiden filterbytet pågår.

(OBS! om din anläggning inte är en komplett leverans och installation från Afflux Water bör du försäkra dig om att anläggningen verkligen är tryckreducerad)

OBS! om du använder din brunn som råvattenkälla måste du stänga av brunnspumpen eller stänga av råvattenmatningen med en ventil/kran vid/efter tryckkärlet.

Steg 2. Lossa på låsmuttern [2] med hjälp av filternyckeln, och var förberedd på lite spillvatten.

Steg 3. Ta bort det smutsiga filtret ur behållaren, och häll ut vattnet och rengör behållaren. Kontrollera och rengör även packningen på behållaren.

Steg 4. Sätt i ett nytt filter i behållaren, centrera filtret mot stosen i botten och styrpinnen i topp.

Steg 5. Dra fast låsmuttern [5] utan att dra åt för hårt. Tätning sker med o-ring - inte styrka !

Steg 6. AVLUFTA anläggningen genom att trycka ytterligare en (1) gång på A-knappen på driftpanelen.

OBS! om du använder din brunn som råvattenkälla måste du nu starta av brunnspumpen eller öppna av råvattenmatningen med en ventil/kran vid/efter tryckkärlet.

Steg 7. Kontrollera så att det inte läcker ut vatten från filterbehållaren efter filterbytet.

Steg 8. Om du är nöjd AVSLUTA avluftningen genom att igen trycka på A-knappen på driftpanelen.

Steg 9. Kontrollera nu att det står READY på driftpanelen igen.

Vid läckage från filterbehållare, se vidare

Film att byta filter

Läckage filterhållare

LÄCKAGE FILTERHÅLLARE

I bland kan man råka ut för att det läcker ut råvatten ur filterhållare när man har bytt filter, instinktivt vill man då dra åt låsmuttern hårdare för att få tätt och visst kan det hjälpa ibland, men oftast inte. När råvatten strömmar in i behållaren med hög hastighet, hinner inte all luft evakueras utan en del komprimeras i filterbehållaren och ett oönskat övertryck skapas. Därför hjälper det sällan med att försöka dra åt mer på låsmuttern och låsa in övertrycket utan det är bättre att reducera bort övertrycket.

Gör så här istället,
Lossa på låsmuttern så pass mycket att filterbehållaren hänger löst, så att det blir ett mellanrum mellan filterbehållare och överdel. Placera en tom hink under den lösa filterbehållaren och avlufta som vanligt genom att trycka på A-knappen vid driftpanelen.

När vattnet kommer avbryt avluftningen med A-knappen, låt det rinna över kanten ned i hinken och skruva därefter åt låsmuttern för hand och efterdrag vid behov något med filternyckeln.

• JU HÅRDARE DU DRAR FAST LÅSMUTTERN DESTO PLATTARE BLIR O-RINGEN, TILLSLUT TÄTAR DEN INTE !
• FILTERNYCKELN ÄR MEST TILL FÖR ATT DRA LOSS LÅSMUTTERN INTE FÖR ATT DRA FAST DEN !
• KONTROLLERA REGELBUNDET ATT TÄTNINGSRINGEN PÅ FILTERBEHÅLLAREN ÄR HEL OCH REN
• KÖP HEM O-RINGAR TILL DITT RESERVDELSLAGER OCH BYT TILL NYA MINST VART TREDJE ÅR
• ANVÄND GÄRNA SILIKONFETT PÅ O-RINGAR OCH I GÄNGOR
• VÄND O-RINGEN UPP OCH NED I SPÅRET IBLAND

Byta Kol & Mineraler

 Man byter ut kol och mineraler minst en gång per år/säsong eller när pH-värdet sjunker under pH-7.5

Mineralfilter - Orientering

Vår Mineralblandning Circusal

För att säkerställa att man erhåller ett bra dricksvatten både ur teknisk synpunkt och som smak upplevelse behöver man efterbehandla det avsaltade vattnet.

Östersjöns bräckta vatten har ett lågt pH-värde, vilket inte är optimalt ur teknisk synpunkt eller som hälsofrämjande dryck, därför återmineraliseras vårt avsaltade vattnen på sin väg till bufferttanken i ett s.k. mineralfilter. Vårt mineralfilter har en unik konstruktion och funktion för att säkerställa ett perfekt pH-värde på ditt dricksvatten.

Vi har under många år testat olika mineraler och blandningar och till slut skapat den optimala mineraltillsatsen Circusal. Det är en helt unik produkt från Afflux Water och blandningen innehåller över flera olika mineraler och spårämnen. Tyvärr förbrukas innehållet olika snabbt och det går inte att bara fylla på med lite nya mineraler utan hela blandningen måste ersättas vid för lågt pH-värde. Man byter även om det finns mineraler kvar i behållaren. För att efterbehandlingen skall fungera krävs en viss mängd och höjd av mineraler för att erhålla rätt kontakttid. För låg höjd ger en för kort kontakttid och dåligt resultat som följd.

Byte av mineraler görs som regel minst 1-2 gånger per år vid normal vattenförbrukning, lämpligen gör man detta vid uppstart på våren om man använder anläggningen säsongsvis. Kontrollera sedan löpande pH-värdet som inte bör understiga pH-7.5

När mineralerna är nya är dom också kraftfulla och det kan bli lite för mycket av det goda vi rekommenderar därför att du öppnar kranen för BY-PASS under ca tio drifttimmar. För att sedan stänga den helt igen. Vid behov utför gärna en förnyad kontrollmätning av pH-värdet.



Kontrollera pH-värdet

Du bör kontrollera pH-värdet regelbundet för att säkerställa mineralfiltrets funktion. Vi väljer gärna kökskranen som provpunkt, spola någon minut på kallvatten kranen innan provtagning. Tappa upp ett dricksglas med vatten, doppa ned teststickan i glaset ca 10 sek och jämför provstickan mot färgkartan. Läs av pH-värdet. Värden mellan pH-7.5 och 8.5 är godkända, värden under pH-7.5 kräver nya mineraler då vattnet blir aggressivt och angriper rörledningar och VA-utrustning. Ett surt vatten är också inte så nyttigt att dricka, det är bättre med ett alkaliskt dricksvatten. Ett pH-värde över 8.5 ger ett för för basiskt dricksvatten, öppna kranen för BY-PASS ett par dagar och prova igen.

Byta UV-lampa

UV-enheten är placerad i den undre frontpanelen på din RoLux, Lossa på fronten genom att skruva ut låsskruvarna i gaveln.

Vik försiktigt fram den undre frontpanelen, lokalisera UV-enheten,

dra försiktigt ut lampan och lossa kontakten genom att vicka den svarta hylskontakten fram och tillbaka samtidigt som du drar den bakåt.

När du återmonterar den nya UV-lampan undvik att ta på lampglaset. Stäng undre front panelen försiktigt, UV-lampan är känslig för stötar.



UV-enheten är placerad i den undre sektionen, och den kan enkelt fällas fram när man tar bort låsskruvarna i gavlarna.

Reservdelslampa - typ:

Pentafilter 20" - Filterbyte

PENTA FILTER 20" med plats för 5st filter typ 2020 eller 205, (201)

Bästa filterekonomin erhåller du om du använder filtertyp 2020 i ditt Pentafilter 20"

Rengöring av råvattenintag

Vi rekommenderar att du årligen kontrollerar hur ditt råvattenintag är placerat och hur det ser ut med påväxt.

Att tänka på innan du inspekterar ditt råvattenintag

1. Stäng av strömmen till avsaltningsanläggningen
2. Undvik att ta upp råvattenintaget över vattenytan, skruva istället av silkorgen under vattenytan
3. Rengör eller byt ut silkorgen mot en ny.
4. Återmontera silkorgen utan att dra åt gängan för hårt
5. Strömsätt och avlufta anläggningen innan provstart

Frostskydd inför vintern

FROSTSKYDD MED FROSTKLAR

Om din avsaltningsanläggning inte skall vara idrift under vintern och utrymmet där den står inte är frostsäkert eller uppvärmt behöver du frostskydda din anläggningen med en godkänd frostskyddsvätska, FROSTKLAR från Afflux Water.

Vår fabriksgaranti gäller endast i kombination med vår frostskyddsvätska vilken är testad och livsmedelsgodkänd.

FROSTKLAR är en livsmedelsgodkänd och biologisk nedbrytbar frostskyddsvätska godkänd av Naturskyddsföreningen. FROSTKLAR skyddar din anläggning till minst minus 40 grader C och förhindrar bakteriell tillväxt och håller membranen fuktiga under driftuppehållet. Tänk på att inte använda andra typer av frostskydd eller glykoler, då de både är giftiga och är inte anpassade för membranen.

Börja med att öppna båda justerskruvarna på flödesmätarna så att arbetstrycket blir ca 4bar. Följ sedan guiden nedan.

FROSTSKYDDA ROLUX WATER MASTER:

 Ladda ned: Manual-Rolux2013-lowres-draft-v01.20.pdf

Frostskydda RoLux

Frostskydda Råvattenpumpen

Råvattenpumpen måste tömmas på sitt innehåll av råvatten. Lossa anslutningen nr.6 till pumpen, notera att det finns en gummipackning i kopplingen som skall återanvändas. Kontrollera att den är hel och ren.

Öppna dräneringspluggen nr.3 och även påfyllningspropp nr.2 för att underlätta urtappning. Spola gärna råvattenpumpen ren invändigt genom hålen 2, 3, 5, 6 med sötvatten så förlänger du pumpens livslängd.

Efter avslutad rengöring ställ gärna pumpen på högkant så att du dränerar ut restvattnet

Frostskydda filterbehållare

Behållare måste tömmas på sitt innehåll, lossa och öppna låsmuttrar nr.6 och töm ut råvatten, filter, mineraler etc.ur behållarna nr.8. Rengör behållare och placera dom upp och ned under vintern.

Frostskydd i övrigt

Tänk på att utöver utrustningen från Afflux Water finns det ytterligare saker att frostskydda, varmvattenberedare och ev. hydroforer skall tömmas. Kranar skall öppnas, kulventiler skall öppnas till hälften. Vattentoaletter skall tömmas och frostsäkras. Vattenlås och golvbrunnar likaså.

Omstart på våren



Smutsiga flödesmätare

Med tiden 2-3 år blir flödesmätarna för RETUR 1 & 2 smutsiga, detta kommer att påverka produktionskapaciteten negativt då den beläggning man ser i flödesmätaren även finns på membranet. Beläggningen blockerar mao en viss del av membranets area, vilken är avgörande för dess produktionskapacitet. Vi rekommenderar då att man utför en s.k membrantvätt. Man kan utföra detta själv om man vill, läs mer om detta under membrantvätt. Man kan naturligtvis få hjälp med membrantvätten, kontakta vår serviceavdelning för ytterligare information.

Flödesmätaren för rent vatten ska inte bli smutsig, kontakta Afflux Water om du är osäker på detta.

Vi skiljer på olika typer av beläggning i flödesmätarna, organisk eller kemisk vilka också kräver olika typer av rengöringsmedel. Den organiska beläggningen är gröngrå och den kemiska beläggningen gulbrun.

Ljusgrå beläggning indikerar på att det finns lera i råvattnet, denna typ av beläggning går inte att rengöra utan man måste lämna in maskinen för att byta ut membran och flödesmätare . När det finns lera i vattnet måste man försöka att flytta intaget till en bättre plats. På bilden nedan ser man att intaget har hamnat på dybotten och att reningen är bristfällig.

Membrantvätt

Med tiden 2-3 år blir flödesmätarna för RETUR 1 & 2 smutsiga, detta kommer att påverka produktionskapaciteten negativt då den beläggning man ser i flödesmätaren även finns på membranet. Beläggningen blockerar mao en viss del av membranets yta, vilken är avgörande för produktionskapaciteten. Vi rekommenderar att man utför en membrantvätt minst efter 3 år.

Membrantvätt är inte komplicerat att utföra själv, däremot tidsödande och för att få ett bra resultat av sin insats krävs det planering. Räkna med minst ett dygn för membrantvätten. Hur lång tid som krävs avgörs hur smutsiga flödesmätarna är. För att uppnå ett bra resultat måste man försöka
avgöra vilken typ av reningspulver som skall användas. Vid kemisk beläggning använder vi rengöringspulver SURALID och vid organisk beläggning använder vi BASID.

1. Börja med att öppna båda justerskruvarna på flödesmätarna så att arbetstrycket blir ca 4bar
2. Placera hinken på Rolux, Anslut slangar som bilden visar
3. Blanda ut tvättpulvret väl med ljummet vatten i hinken
4. Dosera ca 1dl pulver till 10L ljummet vatten
5. Var noga med att röra om i hinken och lös upp pulvret så att alla kristaller försvinner
6. Plugga inloppet för sjövatten in och öppna kranen på hinken
7. Aktivera rengöringsprogrammet genom att trycka 5ggr på plusknappen, RENGÖRING tänds i display

Nu startar en cirkulation av rengöringsvätskan i maskinen under ca 15 minuter, därefter avbryts cirkulation i ca 45 minuter, för s.k.urlakning. Denna procedur upprepas tills du avbryter processen genom att trycka på ESC. Men räkna med att processen bör vara aktiverad under minst ett dygn, vid behov byt ut vattnet i hinken och fyll på med nytt vatten och rengöringspulver. Upprepa behandlingen tills du är nöjd med resultatet i flödesmätaren.

Tänk på att upprepad eller långvarig membrantvätt påverkar ingående komponenter negativt då rengöringsmedlen är aggresiva. Rådgör med vår supportavdelning.

OBS! Viktigt
Blanda aldrig SURALID och BASID tillsammans i tvätthinken, det blir en oönskad reaktion med giftig gasutveckling. Om du vill använda båda tvättmetoderna efter varandra, måste du skölja bort alla rester av tvättmedel i maskinen först med rent vatten eller sjövatten.

Checklista

POS	KONTROLLERA FÖLJANDE ÅTGÄRDER	INTERVALL	1	2	3	4	5	6	7	8	9	10	11	12	NOTERING
1	pH-värde 7.5 - 8.5 är godkända värden i kökskran	4ggr/år
2	UV-lampans funktion [grön = ok] [röd = fel]	4ggr/år
3	Kontrollera spolvatten ventilen, aktivera urspoln.	4ggr/år
4	Ozzona boxens funktion	4ggr/år
5	Hur smutsiga är flödesmätarna ?	4ggr/år
6	Arbetstrycket 12-14bar är godkända värden	4ggr/år
7	Ljudnivå på RoLux skall vara låg	12ggr/år
8	Byt förfilter regelbundet	12ggr/år
9	Mätvärde för Returflöde 1 [1-4L/m = ok]	4ggr/år
10	Mätvärde för Returflöde 2  [7-3L/m = ok]	4ggr/år
11	O-ringar på filterbehållare rengörs	4ggr/år
12	Byt kol & mineraler	2-4ggn/år
13	Rengöring av råvattenintag	1-2ggn/år
14	Konduktivitetsmätarens funktion	4ggr/år
15	Membrantvätt vid behov minst vart 3:år











Felsökning & Service*

I det här får avsnittet får du information och vägledning hur du på egen hand kan avhjälpa en driftstörning på din anläggning.

• Manualen förutsätter, att användaren har grundläggande praktiska färdigheter och kunskaper för att lösa uppgiften
• Alla ingrepp enligt manualen förutsätter att maskin och anläggning ej är driftsatta, om inte annat anges.
• Användaren skall före ingrepp alltid försäkra sig om att anläggningen inte är elektriskt strömsatt eller trycksatt.
• Alla ingrepp i anläggningen sker på egen risk och ansvar, Afflux Water AB kan inte belastas för ev. följder pga felaktigeter i text.

Arbetstrycket är lågt

Arbetstrycket är lågt eller saknas och RoLux producerar inte något rent vatten, detta pga av följande orsaker,

1. Högtryckspumpen utför inget arbete, pga utlöst automatsäkring nr.2 75% sannolikhet. kontrollera högtryckspumpen
2. Arbetstrycket är för lågt inställt, 5% sannolikhet - kontrollera och justera arbetstrycket på RETUR 1 & RETUR 2
3. Defekt högtryckspump, 5% sannolikhet - kontrollera att axeltappen på högtryckspumpen är intakt
4. Motorventil nr.3 stänger inte helt, 5% sannolikhet. Prova att stänga motorventilen manuellt med vredet.
5. Defekt el-motor, 5% sannolikhet - kontrollera att elmotorn verkligen roterar
6. Prova att reglera med den blå kranen på returslangen, se nedan

• Den blå kranen kan vara mycket trög att reglera, motionera kranen innan du provar att reglera.
• Om man vrider kranen åt fel håll, händer det att vredet lossnar från sitt fäste men den går att återmontera.

Distributionspump

Om pumpen lever sitt eget liv, dvs startar och stoppar omotiverat och ett flertal upprepade gånger,

suger pumpen troligen luft i någon koppling eller skarv på pumpens sugsida.

Ett läckage på sugsidan går inte att upptäcka lika lätt eftersom det inte ger upphov till något synligt vattenläckage.

Kontrollera att skruvkopplingar är täta och har fungerande packningar och är väl åtdragna.



Manual Leo Mac



Saltdetektor

Med tiden kan det bildas beläggningar på detaljer som står i kontakt med rent vatten, salt detektorn är en sådan utsatt detalj.

Om möjligt rengör eller byt ut den mot en ny minst var tredje år.

Lokalisera detektorn i RoLux,

Saltdetektor för kontroll av dricksvattnets konduktivitet.

Kontrollera att stiften är väl rengjorda, beläggningar kan förhindra en korrekt funktion.

Nivåvakt i bufferttank

Nivåvakten är monterad i locket till bufferttanken, den är då lätt att komma åt för funktionskontroll eller utbyte.

Vattennivån i tanken är justerbar och bestäms av kabellängden i tanken, lossa på förskruvningen i locket, dra upp eller sänk ner nivåvakten enligt önskemål. Ge akt på markerade gränslägen vilka är markerade med buntband på kabeln. Dessa skall ej överskridas då det finns risk för driftstörningar. Lås förskruvningen efter justering.

För ytterligare finjustering av start och stopp kan man även flytta på motviktens placering på kabeln.

OBS, motvikten får ej komma för nära flytvippan, då orkar den inte att flyta upp och avbryta produktion, och då med översvämning som följd. Ta för vana att kontrollera motviktens position på kabeln regelbundet.

Tryckvakt - LOW PRESSURE

Tryckvakt för detektering av inkommande råvatten.

Motorventil Orientering

• Motorventil är att likna vid en automatisk vattenkran för att reglera olika vattenflöden i maskinen.
• Motorventilen består av en el-motor som öppnar ventilen då elektrisk ström matas fram. (Ventilen är mao normalt stängd NC= normaly closed)

Motorventil

Antalet motorventiler i Rolux kan variera med olika modeller och utföranden, det vanligaste är att det finns två stycken motorventiler om anläggningen tar råvatten från Östersjön. Vid råvattenuttag ur brunn tillkommer ofta ytterligare en motorventil. Samtliga motorventiler når man enklast via maskinens baksida.

• Motorventil för inkommande råvatten (Brunn) Motorventilen är märkt med nr.1
• Motorventil för inkommande spolvatten.Motorventilen är märkt med nr.4
• Motorventil för utgående spolvatten (Flushventil) Motorventilen är märkt med nr.3

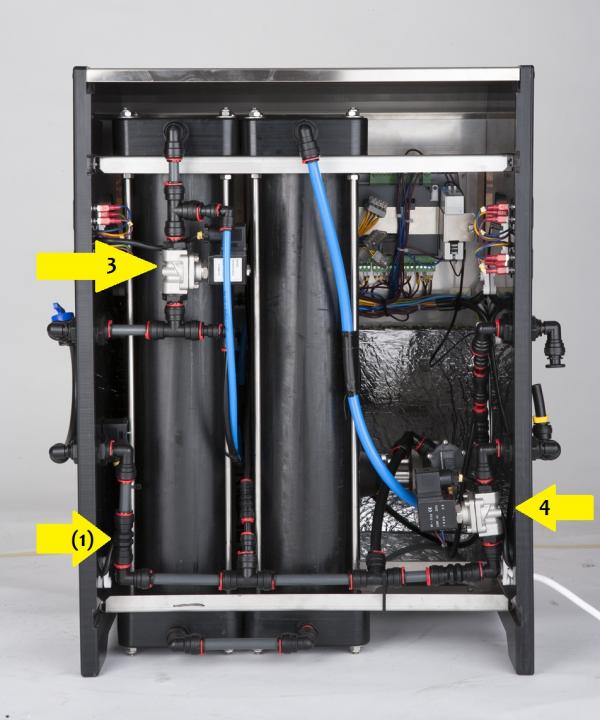

Notera att motorventil nr.1 normalt inte är monterad, här syns istället en backventil.

Elmotor orientering

Rolux 100, 200, 300 har en extern el-motor och högtryckspump placerad under maskinen på golvet

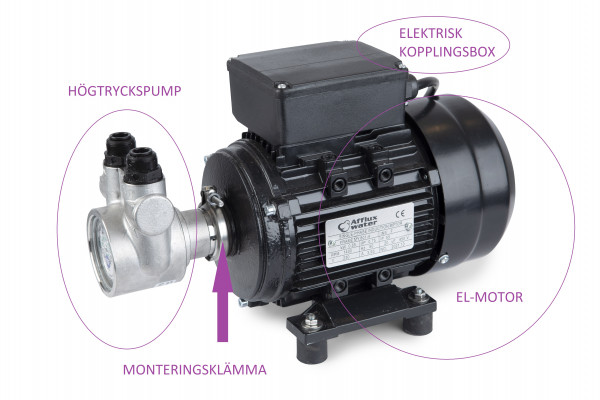

El-motor & Högtryckspump

El-motorn skyddas mot överhettning med en automatsäkring AUTOFUSE 2 som finns på vänster gavel på RoLux enheten.

Högtryckspump

OBS ! VARNING ! JUSTERING AV HÖGTRYCKSPUMPENS SÄKERHETSVENTIL FÅR EJ SKE

Högtryckspumpen är en utsatt slitdetalj, och risken för haveri är stor, det är därför viktigt att ge akt på omständigheterna för högtryckspumpens driftsituation. Missljud indikerar på allvarliga missförhållanden, som måste åtgärdas skyndsamt. Det är svårt att reparera en högtryckspump så vid haveri tvingas man att ersätta den havererade med en ny. Garantin omfattar ej skador pga torrkörning etc.

Vid långa driftuppehåll finns risk att högtryckspumpen kärvar och inte går runt vid uppstart. Ibland kan man rädda situationen genom att koppla loss högtryckspumpen från el-motorn och hjälpa till att rotera axeln på högtryckspumpen med en tex. en skiftnyckel. Spreja gärna med tex. X4 på pumpens baksida, plastskyddet går enkelt att ta bort och sätta tillbaka. Passa på att inspektera kullagrets status, ett rostigt kullager indikerar att högtryckspumpens axeltätning har gått torr vid något tillfälle och nu läcker det in sjövatten till kullagret som inte kommer att hålla så länge till.

• Kontrollera förfilter och råvattentillförsel är tillfredställande
• Använd endast föreskrivna förfilter från Afflux Water
• Kontrollera att kranen för spolvatten inte är stängd
• Kontrollera att sughöjd och sugsträcka inte är stora
• Kontrollera att råvattenledning har rätt dimension
• Kontrollera flexslangen med tiden styvheten i gummit  försämras och sugs då ihop och släpper igenom mindre mängd råvatten.

Att byta högtryckspump mot en ny är inte svårt, det kan man göra på egen hand. Man behöver bara en vanlig stjärn skruvmejsel i normal storlek. Lossa och öppna klämman som håller högtryckspumpen på plats, drag ut högtryckspumpen framåt. Lossa på slangar och återmontera dessa på nya högtryckspumpen. Beräknad tidsåtgång ca 10min.

El-motor & Högtryckspump

Flödesmätare

Flödesmätarens konstruktion och ingående detaljer kan du se här. Med åren ökar risken för att o-ringar inte håller tätt och mindre droppläckage kan uppstå. Det är enkelt att byta ut justeringsventilen mot en ny. En ny komplett Justeringsventil hittar du i Webshopen.

Vattenläckage

Vattenläckage är ofta enkla att upptäcka och åtgärda, under åren har vi noterat följande källor till problem.Slangar som ansluts upprepade gånger nöts och läckage kan uppstå, kapa bort skadade delar på slang före återanslutning. Var noga vid återanslutning att slangen verkligen trycks in ordentligt, kontrolldrag alltid slangen efter montering.

• Äldre maskiner kan ha problem med att vissa slangar lossnar. Rådgör med vår support för åtgärd
• Kopplingar är i huvudsak i plastmaterial, och därför är det ingen bra idé att lösa ev. läckage med för mycket åtdragning.
• Ersätt bristfälliga och läckande detaljer med nya istället

O-ring kalvar ut

Läckage filterhållare

Efter ett filterbyte kan man råka ut för att det läcker ut råvatten, instinktivt vill man då dra åt låsmuttern hårdare för att få tätt och visst kan det hjälpa ibland, men oftast inte. När råvatten strömmar in i behållaren med hög hastighet, hinner inte all luft evakueras utan en del komprimeras i filterbehållaren och ett oönskat övertryck skapas. Därför hjälper det sällan med att försöka dra åt mer på låsmuttern och låsa in övertrycket utan det är bättre att reducera bort övertrycket.

Gör så här istället,
Lossa på låsmuttern så pass mycket att filterbehållaren hänger löst, så att det blir ett mellanrum mellan filterbehållare och överdel. Placera en tom hink under den lösa filterbehållaren och avlufta som vanligt genom att trycka på A-knappen vid driftpanelen.

När vattnet kommer avbryt avluftningen med A-knappen, låt det rinna över kanten ned i hinken och skruva därefter åt låsmuttern för hand och efterdrag vid behov något med filternyckeln.

• JU HÅRDARE DU DRAR FAST LÅSMUTTERN DESTO PLATTARE BLIR O-RINGEN, TILLSLUT TÄTAR DEN INTE !
• FILTERNYCKELN ÄR MEST TILL FÖR ATT DRA LOSS LÅSMUTTERN INTE FÖR ATT DRA FAST DEN !
• KONTROLLERA REGELBUNDET ATT TÄTNINGSRINGEN PÅ FILTERBEHÅLLAREN ÄR HEL OCH REN
• KÖP HEM O-RINGAR TILL DITT RESERVDELSLAGER OCH BYT TILL NYA MINST VART TREDJE ÅR
• ANVÄND GÄRNA SILIKONFETT PÅ O-RINGAR OCH I GÄNGOR
• VÄND O-RINGEN UPP OCH NED I SPÅRET IBLAND

El-problem

När säkringar och jordfelsbrytare löser ut,

• Kontrollera om det har skett några förändringar på el-sidan i fastigheten, tex. inkoppling av tillfälligt element, VV-beredare, infravärme, frysbox etc. på samma säkring.
• Kontrollera om det finns något samband med blixt & åska
• Kontrollera om felet kan bero på ett vattenläckage vid RoLux, se vidare under vattenläckage.
• Fortsätt sedan med följande,

1. Koppla bort råvattenpumpen från RoLux gaveluttag nr. 2 och kontrollera råvattenpumpens funktion i ett annat el-uttag
2. Koppla bort nivåvakten ur RoLux gaveluttag nr 3
3. Koppla bort el-anslutning till PLC, se vidare under PLC
4. Koppla bort motorventiler, se vidare under Motorventil

Problemlösaren

Råvattenpump Speroni

Ett flertal råvattenpumpar havererar redan på första installationsdagen, då många inte inser svårigheten att få upp råvattnet ur sjön. Viktigast är naturligtvis de fysikaliska förutsättningarna på plats, vilka vi benämner som sughöjd och sugsträcka. Luft i råvattenslangen är ett gissel när man försöker få igång pumpen första gången. Efter flera tappra startförsök och för långa gångtider utan vatten i pumpen ger den till slut upp och ett vattenläckage mitt under pumpen indikerar på att axeltätningen har körts sönder och den tätar inte längre. Alla våra pumpar är testade innan leverans där vi har säkerställt dess funktion.

Om råvattenpumpen havererar vid uppstart, vet vi att den att den har utsatts för felaktigt handhavande och omfattas då ej av vår produkt garanti.

El-uttaget till råvattenpumpen har en automatsäkring, som du hittar på höger sidogavel.

Råvattenpump Speroni

UV-enhet

Om låsskruvar i sidogavlar tas bort, kan undre front panelen vikas fram för åtkomst till UV-enheten.

Röd LED aktiv för UV-enhet

• Kontrollampan i övre frontpanel på höger sida, märkt med UV-PROTECTOR INSIDE lyser rött i stället för grönt
• Indikerar på att UV-lampan eller spänningsomvandlaren är defekt.
• UV-enheten är placerad bakom den nedre frontpanelen, vid lampbyte dra försiktigt ut lampan
• Lossa kontakten genom att vicka den svarta hylskontakten fram och tillbaka samtidigt som du drar den bakåt.
• När du återmonterar den nya UV-lampan undvik att ta på lampglaset. Stäng locket försiktigt lampan är känslig för stötar.

Byta transformator till UV

Felmeddelande

Lågt Matartryck från råvattenpump

Summa larm, 1. CHECK FILTER 2. CHECK EV. LÄCKAGE 3. CHECK SALTSMAK

Låg produktion

Byta membran

Att byta membran tillhör ett av de mer avancerade serviceåtgärderna, vi rekommenderar därför att du anlitar vår serviceavdelning för denna typ av åtgärd. Vid byte av membran behöver man också byta ut en del o-ringar som inte är så lätt att få till. Vidare skall membranens tryckrör återförslutas utan läckage.

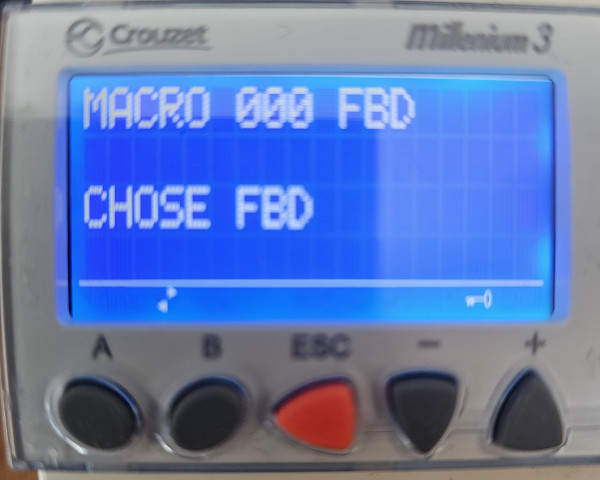

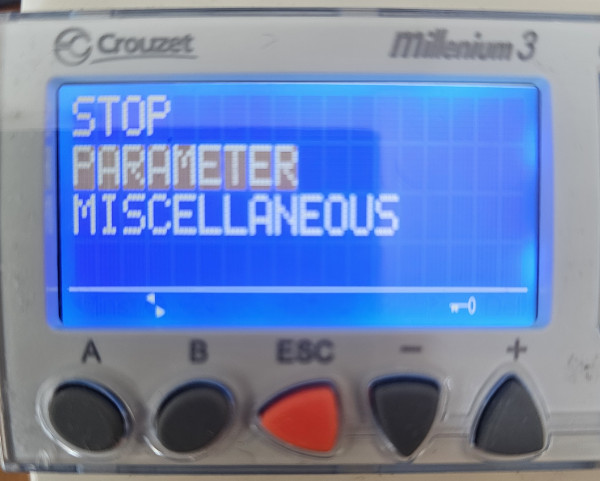

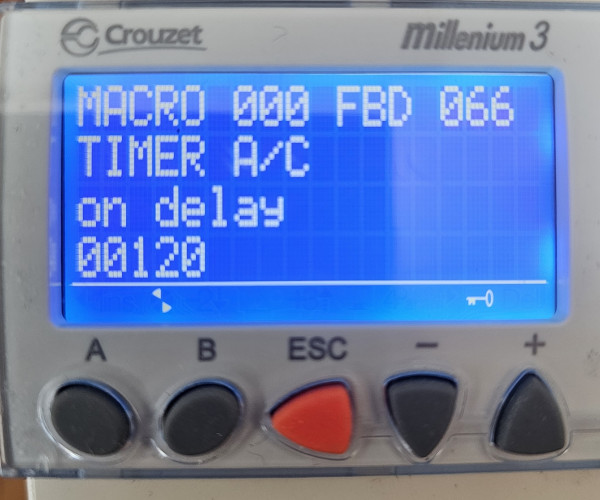

Byta PLC

Byta PLC

Bild nedan visar PLC från baksidan

Reservdelar

POS	AW ART. NR	BENÄMNING	Antal	Modelbeteckning	ARTIKEL NR	FABRIKAT
1		Motorventil	2-3	AW-ZS1DF02V4D10		Afflux Water
2		Kretskort	1	AW-2023A		Afflux Water
3		Högtryckspump	1	PA601	PA0601BGANM0038	Fluid-o-Tech
4		Flödesmätare	3	Analog	AW-EK50A	Afflux Water
5		Manometer	1	AW-25Bar		Afflux Water
6		PLC	1	CD20-M3-24VDC		Crouzet
7		Konduktivitetsm.	3	Läckage, Nivå, Kond.		GEYA
8		Trafo 230/24	1	SJY-425-10		Crouzet
9		UV-lampa	1	GPH150T5L/4P USA		Afflux Water
10		Quartsrör	1	L230-23		Afflux Water
11		Tryckvakt LOW	1			Afflux Water
12		Nivåvakt	1			Afflux Water
13		Saltdetektor	1			Afflux Water
14		Elmotor 550W	1	MY801-4		Afflux Water
15		Trycksensor	1	0-10V		Afflux Water
16		Flödessensor	1			Afflux Water
17		Gummifötter	4	B25-15-M6-15-NR40		Afflux Water
18		Automatsäkring	2	LMB1-01 (5A)		Afflux Water
19		Membran	2-3	BW30-4021/L		Afflux Water
20		Distributionspump	1	LEO MAC
21		Plugg till LEO MAC	1-2
22		Råvattenpump	1	KS1100		Speroni
23		Plugg till KS1100	1-2
24		Filterhusbehållare	2	AW20		Afflux Water
25		O-ring 90-7	4-6			Afflux Water
26		O-ring 24-2.4	8-12			Afflux Water
27		Backventil 12mm	2			John Guest
28		Backventil 8mm	1			John Guest
29		Kretskort	1			Afflux Water
30

Kretskort

Kretskortet är placerat i den övre frontpanelen.

Kretskort 2022 innehåller en glas säkring på 8 Amp. Om styrenheten saknar ström är en defekt säkring troligen orsak till detta.

Kretskort 2022

Trycksensor

Trycksensor

Trycksensor 0-10V

Flödessensor

Flödessensor för rent avsaltat vatten

FAQ

Hur får jag kallt dricksvatten ?

Vår enklaste lösning är att det som skall drickas tappas upp på några PET-flaskor som placeras i kyl eller frys. Mycket enkelt och praktiskt och man har alltid kallt vatten att ta med till verandan, bryggan och picknicken...Faktum är att det är mer energibesparande att bara kyla ned det som skall drickas ca 2L/person och dygn, istället fökyla ned 1-2kubik/dygn.

Vidare spar man energi genom att ta rumstempererat vatten istället för kallt vatten och temperaturstegra det till varmvatten.

Vidare vi har vid vissa tillfällen byggt kylare till tankarna men det blir ganska dyrt.  En inbyggd vattenkylare i kylskåpet det är ju annars en mycket snygg lösning.

Är det farligt att dricka avsaltat vatten?

Nej, det är inte farligt för normalkonsumenter att dricka destillerat (avsaltat) vatten.

Livsmedelsverket avråder inte normalkonsumenten från att dricka (destillerat) avsaltat vatten. Storkonsumenter av dricksvatten, alltså personer som dricker mycket mer än två liter vatten om dagen, bör dock inte dricka avsaltat vatten. Det kan gälla personer som svettas kraftigt på grund av idrottsutövning eller arbete i varm miljö. I de fallen är det inte säkert att ens vanligt kranvatten innehåller tillräckligt med mineralämnen, varför tillskott av salttabletter eller motsvarande kan rekommenderas.

Mera om avsaltat vatten

Det finns inga vetenskapliga undersökningar som säger att avsaltat dricksvatten ger negativa hälsoeffekter, som till exempel rubbad saltbalans i kroppen eller brist på något mineralämne. På de flesta platser i landet innehåller det "vanliga" kranvattnet låga halter av lösta ämnen och är därför ingen viktig källa för vårt dagliga intag av mineralämnen.

När det gäller vattnets smak har salterna i vattnet däremot stor betydelse. De flesta uppfattar smaken hos ett avsaltat vatten som främmande, fadd och karaktärslös.

Behöver jag frostskydda avsaltningsenheten under frostperioden?

Ja, om anläggningen inte skall vara i drift under frostperioden och det saknas annan uppvärmnings möjlighet skall den frostskyddas med en speciell livsmedelsgodkänd frostskyddsvätska "FROSTKLAR"

Om anläggningen står i uppvärmt frostfritt utrymme och inte skall vara i drift under en längre period bör man istället konservera den. Detta för att förhindra biologisk tillväxt i anläggningen. Alternativt kan man desinfektera anläggningen innan den tas i bruk igen. Man använder samma frostskyddsvätska men späder ut den 50/50 med rent vatten.

Skall anläggningen däremot användas året runt behöver man inte frostskydda eller konservera anläggningen.



Vad betyder Afflux?

Afflux är ett engelskt ord och betyder i direkt översättning, tillflöde, tillströmning ordet Afflux härstammar ifrån Affluence som i första hand betyder samma sak som Afflux men med tillägget överflödande och används även för biflod. Trots att Afflux är ett svårt och konstigt ord tyckte vi att det passade bra.

Afflux Water - Tillflödande vatten.

Vilken typ av varmvattenberedare skall jag välja?

En del tillverkare av varmvattenberedare är noga med att man har rätt pH-värde på vattnet som kommer i kontakt med VV-beredaren. Våra anläggningar har ett s.k återmineraliseringsfilter som återställer pH-värdet efter reningsprocessen, vilket gör att du i princip kan välja vilken VV-beredare som helst. Men det kräver att man är noga med dess funktion och pH-värde. Vi rekommenderar därför att man i första hand väljer en emaljerad VV-beredare för att vara på den säkra sidan. I andra hand en rostfri modell. Sämst är det med en modell i koppar. Tänk även på att kontrollera vilket material som används i el-elementen. Bäst är det med Incoloy och rostfritt, sämst är det med koppar.

Skriv ut
